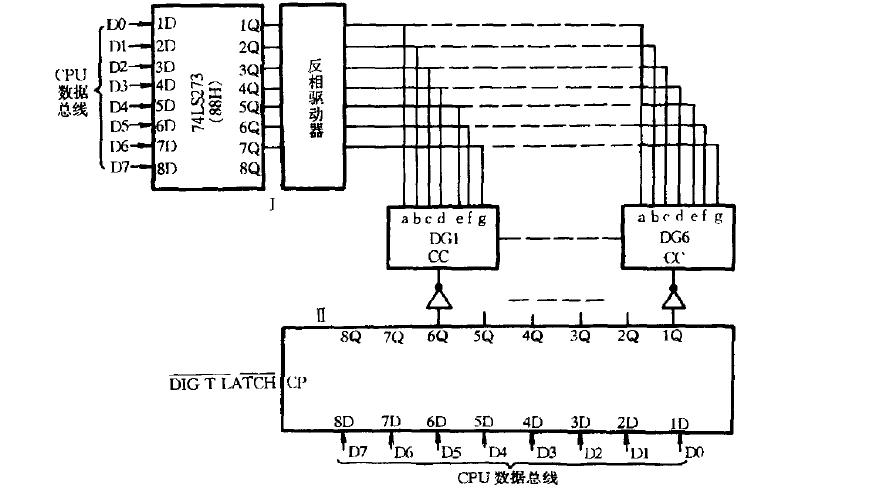

★.如果用幾個15D顯示器，就可以顯示幾位數字。顯示幾位數字時，可以采用幾位數字同時顯示，也可以來用幾位逐位顯示，下面介紹一種6位逐位顯示的方法，電路如圖6—44所示。



★.輸出電路I是用來控制顯示的段數的，用來顯示七段碼的某一段，可稱為七段選擇口：輸出電路B，是用來控制顯示的位數的，用來顯示6位顯示器的某一位，可稱為數值選擇口。6個tzD顯示器中的發光二極管a、b、c、d、e、f、：各段的陽極是并接的，所以七段選擇口每輸出一個七段碼，就將同時送到6個刪顯示器上，這時6個LED顯示器陰極如果全部接地的話，則6個刪顯示器上將顯示同一個數。因此為了在不同他的I及D顯示器上顯示不同的數，就把各個M9顯示器的陰極接到一個數位選擇口的各條輸出線上，由數值選擇口輸出數值選擇碼來控制點亮哪一位。http://m.jimidao.com
