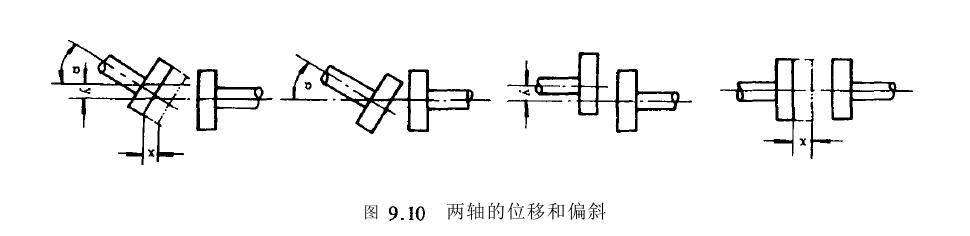

儀器儀表中常用的聯軸器可分為固定式聯軸器和可移式聯軸器兩大類。固定式聯軸器用在兩軸能嚴格對中并在工作中不發生相對位移的地方；可移式聯軸器則用于兩軸有偏斜或在工作中有相對位移的地方(圖9.10)。可移式聯軸器按照補償位移的方法不同又分為剛性可移式聯軸器和彈性可移式聯軸器(又稱彈性聯軸器)兩類。






    一、固定式聯袖器
    固定式聯軸器的特點是結構簡單，要求被聯接的兩軸對中良好，否則引起軸的彎曲變形而產生附加裁荷，使有關零部件加速損壞。由于聯軸器與軸之間是剛性聯接，不能緩沖吸振。

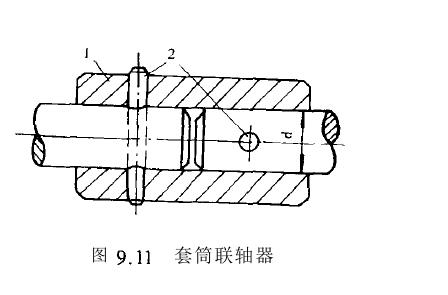

    固定式聯軸器主要指套筒式聯軸器(圖9.11)它用套筒1和錐銷2將兩軸聯接起來，可做成不可拆卸和可拆卸式兩種形式。這種聯軸器結構簡單，徑向尺寸小，主要用于軸過于細長，而必須將軸分段聯接起來的情況。
    為防止被聯接軸的位移和偏斜所帶來的裝配困難和附加應力，在套筒和被聯接軸之間要有間隙，故一般取m／I16或ID／h9配合，且兩個錐銷應互相垂直布置。套簡長度一般耽3—5)d。




二、剛性可移式聯軸器
1．舌形聯軸器
  舌形聯軸器如圖9.12所示。一軸的端部開有槽一軸端部制有與槽相配合的楔塊。這種聯軸器允許兩軸有一定的軸向位移，但要求兩軸線必須重A。舌形聯軸器結構簡單，但工作表面磨損快，引起回差，一般只適用于載荷不大的儀器中。




    2．十字滑塊聯軸器
    十字滑塊聯軸器如圖9.16所示，是由兩個軸盤(1、2)和一個中間滑盤(3邯成。兩軸盤上的凹形鍵槽可在中間滑盤兩面上的凸形鍵上滑動。凹槽的中心線分別通過兩軸的中心，兩凸形鍵相互垂直并通過滑盤中心。這種聯軸器主要用于聯接徑向位移較大或角位移很小的兩根軸。十字滑塊聯軸器可保證被動軸的恒速運動，對所聯接軸軸線的任一平行移動都不產生轉動誤差。

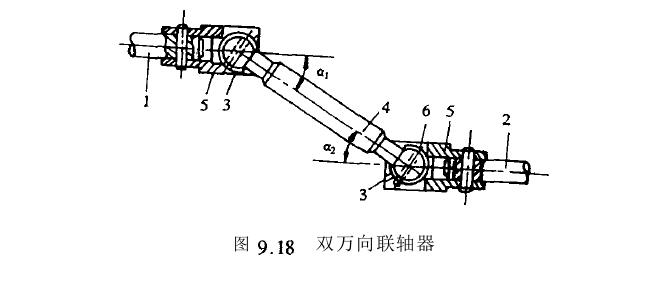

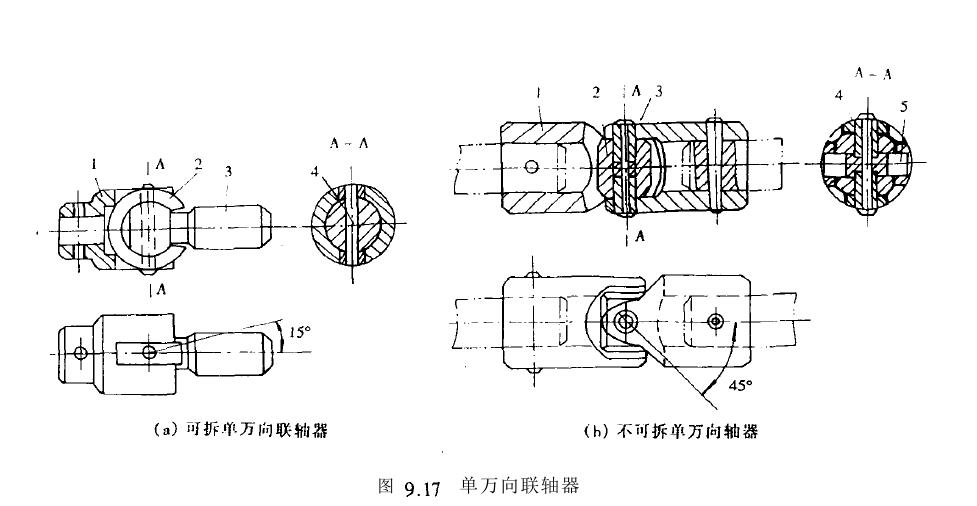

    雙萬向聯軸器由兩個單萬向聯軸器組成(圖9.18)。它可以實現等角位移的傳動，但必須滿足下列兩個條件；(1)主動軸1和從動軸2的軸線與中間軸4的軸線間的夾角應相等；(2)中間軸兩端的萬向接頭環3應在同一平面內。





    三、彈性聯軸器
    彈性聯軸器依靠彈性元件將主、從動軸聯接起來，來傳遞運動和扭矩并起緩沖作用。彈性元件可由內摩擦較高的彈性材料制成，以阻尼振動減少噪音；也可采用內摩擦較低的材料制成，以使聯軸器平緩地釋放沖擊能量，阻尼內沖擊載荷造成的振動。彈性聯軸器可允許軸線有微小的不同軸。
    1．波紋管聯軸器

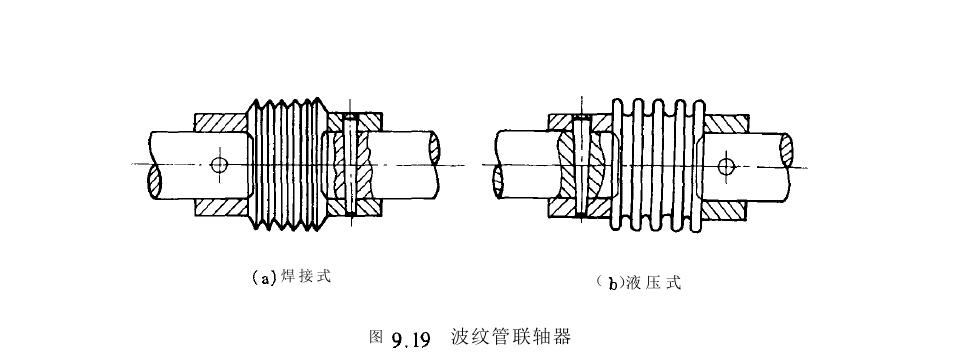

    圖9.19所示為波紋管聯軸器，它是由波紋管和軸套組成。圖器，圖(U為液壓波紋管聯軸器。波紋管聯軸器的優點是結構簡單、可靠、沒有傳動誤差，缺點是傳動力矩小。在精密機械與儀器中，軸器。(a)為焊接波紋管聯軸旋轉方向剛度大、工作它是一種比較理想的聯想。如果將圖中波紋管換成螺旋彈簧，則為螺旋彈簧撓性聯軸器。





    2.  盤形彈性聯軸器

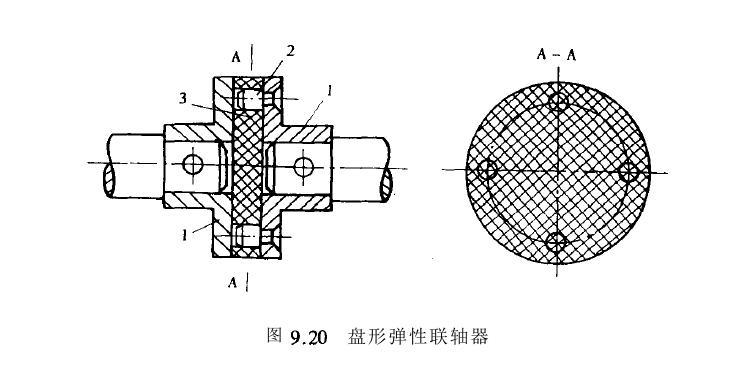

    圖9．20所示為一種常用的盤形彈性聯軸器，該聯軸器具有兩個圓盤，每個圓盤上各
有兩個銷釘2，彈性圓盤3是利用這些銷釘套裝在兩個圓盤之間的。彈性元件可由橡膠、皮革、夾布膠木或塑料制成。它可以吸收有害的沖擊和振動，允許被聯接軸有微小的不同軸。




    3． 膜式聯軸器

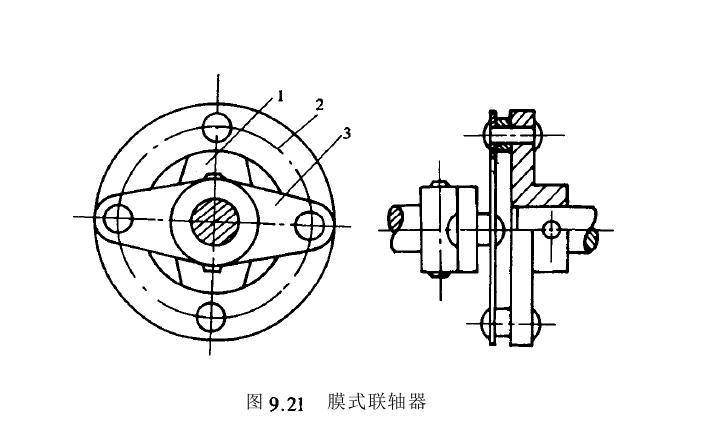

    若被聯接軸的軸線不重合而有不大的角位移(29—y)時，可采用膜式聯軸器，常用的膜式聯軸器結構如圖9．21所示。這種聯軸器的主要元件是一個由磷青銅或鐵青銅制成的圓環膜片2該膜片固定在被聯接軸上的兩個半聯軸器1和3上。膜式聯軸器沒有空回，特別適用于示數傳動中。http://m.jimidao.com
